КСД
ТУ 3689-006-01719561-2016
Счётно-дозирующий КСД производит перекачку нефтепродуктов в различные ёмкости (ж\д-цистерны, автоцистерны и др.). КСД прекращает процесс налива\слива автоматически, после перекачки точно заданного объема жидкости, либо при достижении предельного уровня наполненности цистерны.
Предназначен для перекачивания нефтепродуктов с вязкостью от 0,55 ССт до 600 Сст (бензин, дизельное топливо, масло и др.)
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Вязкость | 0,55-600 ССт | |
| Производительность, м3/ч | до 100 | Определется типом фильтра, устройством слива/налива, фильтра |
| Напор, м | 25 | |
| Тонкость фильтраций, мкм | 70-140 | Выбор необходимого типа фильтра |
| Электропитание системы управления | 220В, 50Гц | |
| Дискретность задания дозировки, л | От 1 до 99 999 | Стандартные функции |
| Способ задания дозировки | С пульта ДУ или ПК | |
| Введение поправочногокоэффициента | С пульта ДУ автоматически | |
| Отображение информации устройстве отсчета |
|
Параметры отображения информации производятся на усмотрение оператора |
| Максимальный показатель давления, МПа | 1,6 | |
| Диапазон рабочих температур, оС | -40 +50 | |
| Габариты, мм, не более (ДхШхВ) | 1400х970х1400 | Параметры подбираются по согласованию с заказчиком |
| Масса, кг не более | 450 | |
| Срок службы, лет | 10 |

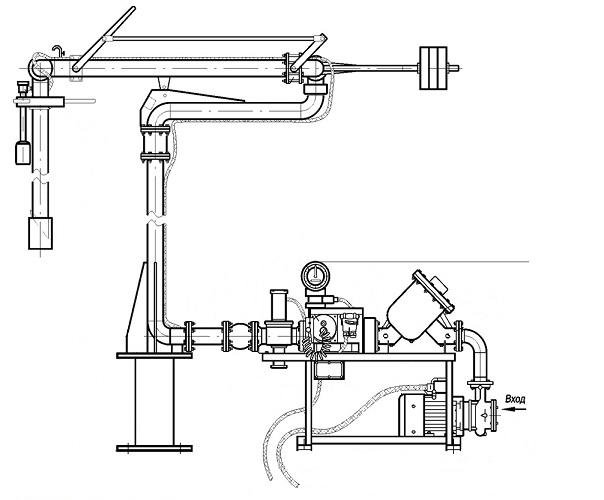

Устройство КСД и возможная комплектация
(определяется в соответствии с потребностями заказчика)
| № | Наименование | Функции |
|---|---|---|
| 1 | Счетчик жидкости | Измерение объема нефтепродукта |
| 2 | Фильтр | Фильтрация нефтепродукта, слив отстоя, отвод свободной воздушной смеси в линию рекуперации |
| 3 | Клапан электромагнитный | Отсечение/перекрытие потока заданным алгоритмом, исключающим гидроудары |
| 4 | Пост управления кнопочный | Запуск/отключение системы по логической цепи управления |
| 5 | Коробки соединительные | Подключение силовых и логических цепей системы |
| 6 | Устройство заземления | Заземление автоцистерн с функцией автоблокировки |
| 7 | Отсчетное устройство | Функции контроллера управления, системы индикации «объем, масса, плотность» |
| 8 | Клапан обратный межфланцевый | Предотвращение обратного хода продукта от наливного устройства |
| 9 | ||
| 10 | Пульт дистанционного управления | Управление и выставление параметров КСД |
| 11 | Преобразователь\датчик давления | Защита от избыточного давления |
| 12 | Газосигнализатор | Автоблокировка системы при достижении предельного уровня загазованности, согласно показаниям состояния среды. |
| 13 | Терминал термозащитный |
|
| 14 | Стальной шаровой кран на входе/выходе системы | Плановое или экстренное прекращение подачи нефтепродукта в систему |
| 15 | Инвертор (частотный преобразователь) | Защита электронасоса из нескольких уровней, каскадное управление процессом |
| 16 | Вводной силовой шкаф | Организация исходной точки силовой коммутации системы, размещение и обвязка инвентора, приборов и устройств управления |
| 17 | Программное обеспечение |
|
Отсчетное устройство
Отсчетное устройство позволяет управлять наливными установками, топливораздаточными и газонаполнителными колонками, производит подсчет выданного топлива и выводит информацию об отпуске на ЖК-дисплей.
Комплектующие и конструкция рассчитана на работу в разных климатических условиях при диапазоне температур от -40 до +50°С.
Отсчетное устройство позволяет отслеживать и контролировать:
- Нахождение насоса в рабочем состоянии. При обнаружении неисправности в цепи магнитного пускателя насоса автоматически останавливает процесс налива с отображением информации об этом на пульте ДУ или ПК.
- Рабочее давление в системе посредством датчика давления. Достижение критического значения автоматически выключает систему и выводит информацию на пульт ДУ или ПК.
- Нижний концентрационный предел распространения пламени посредством газосигнализатора, достижение которого выключает систему автоматически.
- Показатель рабочей температуры продукта для последующего пересчета плотности и массы.
Возможна комплектация КСД следующими типами счетчиков:
- ППО
- ППВ
- ППТ
- Кориолисовый массомер
- Объемный счетчик с плотномером и термодатчиком
- Иной счетчик по запросу клиента
При помощи пульта ДУ возможно:
- задавать отпуск дозы в литрах или рублях, а также «до полного бака»
- приостановление налива до завершения налива указанной дозы
- возобновление налива до указанной отметки
- вести журнал произведенных операций — фиксирование даты и времени отпущенной дозы, номер рукава, вид топлива, суммарный счетчик
- печатать отчет за смену на встроенном принтере
- записывать лог-файл обмена данных с ТРК на USB-Flash накопитель
- настраивать параметры о служебной информации
Отсчетное устройство с пультом ДУ позволяют:
- автоматически учитывать принятое/отпущенное топливо
- производить отпуск топлива как по объему, так и по массе, в режиме «до полного бака»
- учитывать и отображать для оператора данные о плотности, температуре топлива (необходим установленный термодатчик), производительности во время сливо-наливных операций
- принимать и отпускать продукт на одном оборудовании
- вести протокол работы оператора и самой системы
- разделять и регулировать работу оператора и администратора
- вводить поправочные коэффициенты автоматическим путем
Инвентор (частотный преобразователь) — подбирается согласно характеристикам электродвигателя насоса для обеспечения:
- многоуровневой и многопараметрической защиты двигателя насоса,
- контроля и поддержания расхода выдачи продукта,
- установки параметров режима работы системы в особых условиях (поставка возможна по желанию клиента)
При комплектации КСД термозащитным терминалом защита узлов и агрегатов системы (частично или полностью соответственно) повышается до уровня требований УХЛ2 по климатическому исполнению и IP55 по защите от внешних воздействий.
По конструкционному решению КСД возможны следующие варианты исполнения:
- передвижная установка (на колесах)
- стационарная установка (на раме)
- в панелях с утеплителем
- в обогревных панелях
- иное на усмотрение заказчика
Комплектация пускорегулирующей аппаратурой возможна следующая:
- шкаф силовой общепромышленного исполнения (устанавливается за пределами взрывоопасной зоны)
- шкаф силовой взрывозащищенного исполнения (устанавливается непосредственно на комплексе счетно-дозирующем)
- шкаф силовой взрывозащищенного исполнения и взрывозащищенное соединение «вилка» + розетка» для подключения комплекса счетно-дозирующего (устанавливается непосредственно на комплексе счетно-дозирующем)
- пускатель магнитный взрывозащищенного исполнения (устанавливается непосредственно на комплексе счетно-дозирующем)
- пускатель магнитный взрывозащищенного исполнения с взрывозащищенным соединением «вилка» + розетка» (устанавливается непосредственно на комплексе счетно-дозирующем)
Комплекс КСД доводится до состояния макcимальной готовности для ввода в эксплуатацию, участие производителя в конечном монтаже и пуско-наладочных работах не требуется. Терминал силового и аппаратного управления позволяет упростить монтаж кабельных линий без приобретения дополнительного коммутирующего и защитного электрооборудования.
Комплекс КСД подходит к любому нефтеналивному устройству и вспомогательному оборудованию, по желанию заказчика поставляется с соответствующим выбранному оборудованию крепежным набором.
Для производства КСД используются надежные современные комплектующие, прошедшие проверку долгой эксплуатацией.
